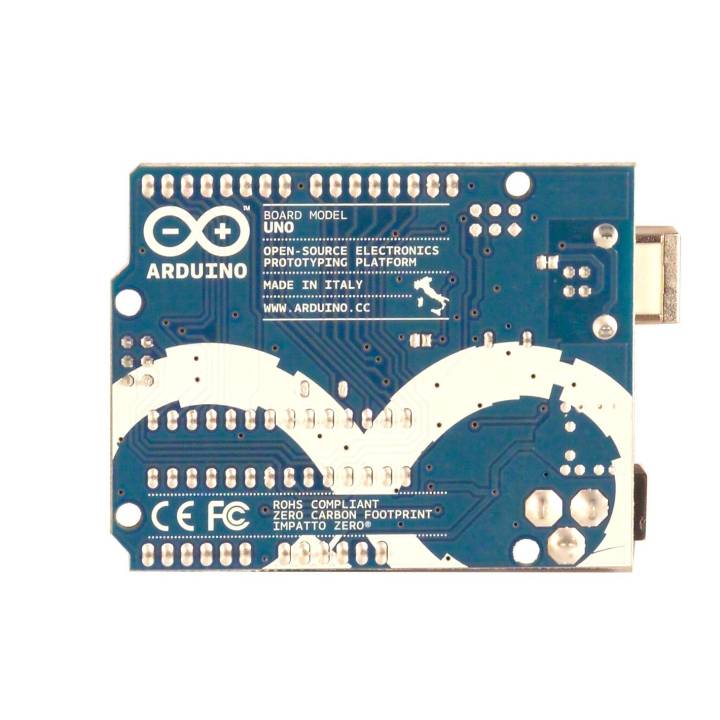

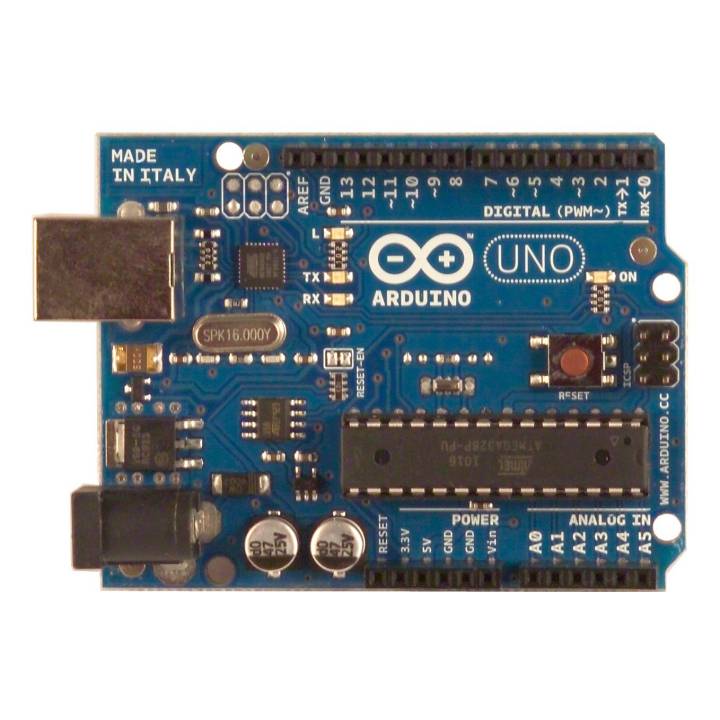

Carte Arduino Uno Rev 3

Présentation

L'arduino Uno est une carte électronique basée sur un microcontrôleur ATmega328 (datasheet). Elle dispose de 14 entrées/sorties digitales (dont 6 peuvent être directement utilisées comme sorties PWM), 6 entrées analogiques, un quartz de 16 MHz, une connection USB (esclave), un jack d'alimentation, une connectique ICSP et un bouton reset.

Elle dispose de tout le nécessaire pour utiliser toutes les capacités du microcontrôleur; il suffit simplement de la connecter à un PC à l'aide d'un cable USB et de l'alimenter avec une pile ou un transformateur AC/DC pour démarrer.

La Uno diffère de ses prédecesseurs car elle n'utilise pas le composant FTDI USB-série mais un microcontroleur Atmega8U2 programmé comme un convertisseur USB-Série.

 "Uno" signifie "un" en italien et nommée ainsi pour concorder avec la sortie de la version de l'environnement Arduino 1.0. La Uno et la version 1.0 servent dorénavent comme réference au niveau des versions qui sortiront dans le futur.

La Uno est la dernière carte de la série des cartyes Arduino USB et le modèle de réference de la pateforme Arduino; pour comparer avec les versions précedentes, jettez un oeil à l'index des cartes Arduino.

Résumé

Schématique & Réference

Fichiers EAGLE (rev2): arduino-uno-rev2-reference-design.zip

Schématique (rev2): arduino-uno-rev2-schematic.pdf

Fichiers EAGLE (version originale): arduino-uno-reference-design.zip

Schématique (version originale): arduino-uno-schematic.pdf
