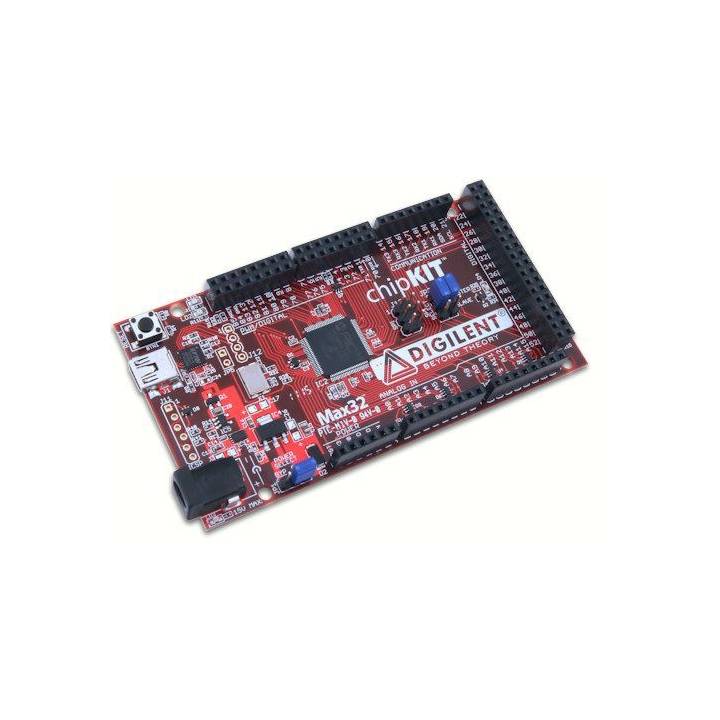

Carte chipKIT Max32

Carte chipKIT Max32

Description

Le chipKIT™ Max32™ a été conçue pour être compatible avec la plateforme « open source » Arduino™ mais dispose d’un microcontrôleur 32 bits de Microchip (PIC32MX795F512) plus performant . Au même format que l’Arduino™ Mega, elle s'interface avec les cartes d’extension Arduino™. Il peut être programmé à l’aide de l’environnement basé sur l’IDE Arduino™ original modifié pour supporter les PIC32.

Il dispose d’un port USB sériel pour se connecter à un PC (pour l’utilisation de l’IDE entre autres) et peut être alimenté directement par USB ou par une source d’alimentation externe.

La platine Max32 profite de la puissance du microcontrôleur PIC32MX795F512, Ce microcontrôleur est un processeur 32 bits MIPS cadencé à 80MHz, disposant de 512Ko de flash pour le programme et de 128Ko de mémoire pour les données. De plus, le processeur dispose d’un contrôleur USB 2 OTG, d’une connectivité ethernet 10/100 et de convertisseurs A/N duals qui sont accessible par des cartes d’extension d’E/S.

Le Max32 peut être programmé à l’aide de l’environnement basé sur l’IDE Arduino™ original modifié pour supporter les PIC32 mais est aussi 100% compatible avec l’IDE Microchip MPLAB® ainsi que le PICKit3 programmeur/débuggeur in-situ.

Spécialement conçue pour les les concepteurs, les développeurs ou les hobbyistes en électronique, informatique ou robotique, la carte électronique chipKIT Max 32™ , comparée aux cartes de type Arduino Mega, dispose de plus d'entrées/sorties, d'une vitesse d'exécution plus rapide, de plus de mémoire Flash, de plus de mémoire RAM, d'une horloge RTC, de plus d'entrées de conversion "A/N", de plus de port I2C™, de plus de port SPI™, de plus d'entrées comparateur, de plus de ports série (avec mode IrDA), d'un bus USB, de 2 bus CAN, d'un port Ethernet, etc...

Le chipKIT Max32™ se programme directement via son port USB.

Le chipKIT Max32™ est compatible avec le code source des applications développées pour les arduino™ ainsi qu'avec les platines Shield pour Arduino™ fonctionnant en 3,3 V.

Caractéristiques

- Microcontrôleur: 32 bits - PIC32MX795F512 (Microchip™)
- Vitesse d'horloge: 80 MHz
- Mémoire Flash: 512 K
- Mémoire RAM: 128 K
- Nombres d'entrée/sorties: 83
- 6 UART (avec mode IrDA)
- 5 ports I2C™
- 4 ports SPI™
- 2 Comparateurs
- 2 ports CAN
- 10/100 Ethernet
- USB 2.0 OTG
- Horloge RTC interne
- Timers internes 16/32 bits
- Led utilisable
- Compatible avec les programmes développés pour Arduino™
- Compatible avec les platine Shield en 3,3 V pour Arduino™
- Programmable également sous MPLAB™ (avec  PICkit 3™)

Documentations et outils:

- Manuel de réference

- Schématique

- L'environnement de programmation est téléchargeable ici.
