Motoréducteur 12 mm - 5V 50:1 avec codeur

GM12-N20VA-Encoder 09220-50

Nouveau produit

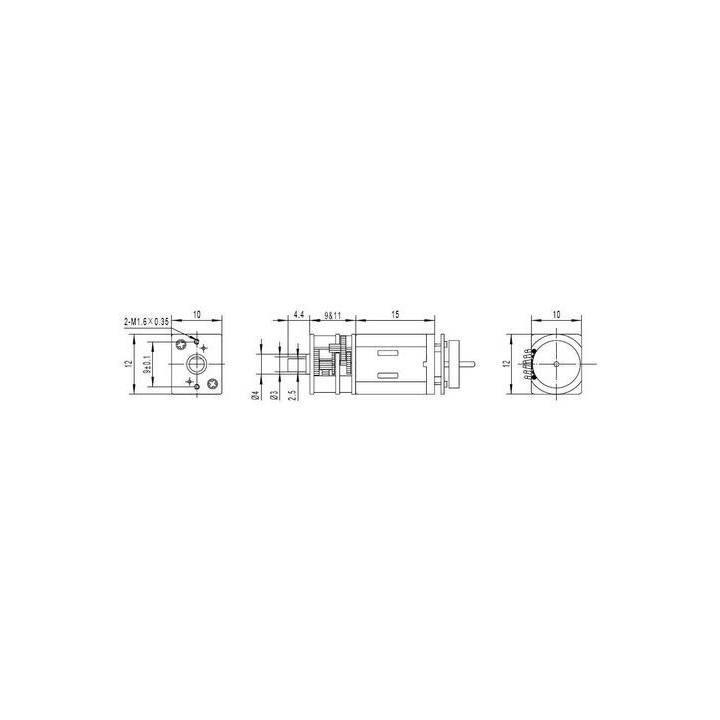

Ce motoréducteur 50:1 de 12mmx10mm de côté et de 24mm de long requiert du 5V en nominal mais accepte une plage de tension du 2 à 5V. Il fournit un couple de 0.39 Kg.cm à une vitesse de 285 tours/min, hors charge. Il dispose d'un codeur 12 pulses donc une résolution de 600 pulses avec le réducteur.



Plus de détails

Prévenez-moi lorsque le produit est disponible

En achetant ce produit vous pouvez gagner jusqu'à 2 points de fidélité. Votre panier totalisera 2 points pouvant être transformé(s) en un bon de réduction de 1,00 €.


En savoir plus

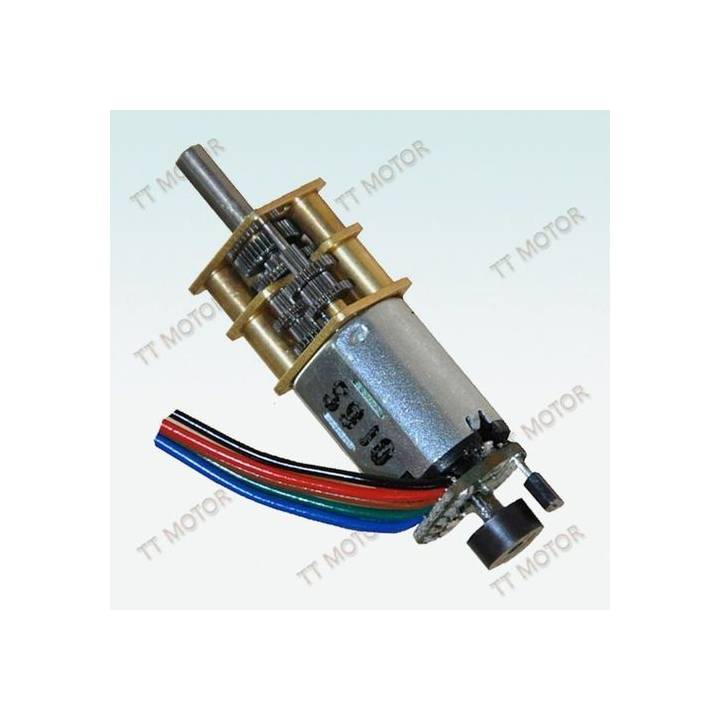

Motoréducteur 12 mm - 5V  50:1 avec codeur



Présentation

Ce moteur 5V a un diamètre de 12 mm. il supporte en entrée du 2V à 5V. Avec une réduction  de 50:1, il developpe un couple de 0.39 Kg.cm à une vitesse de 285 tours/min, hors charge .Il dispose d'un codeur 12 pulsations/tour donc une résolution de 600 pulsations/tour avec le réducteur.

Pour sa fixation, nous vous conseillons le support micro-moteur.

Spécifications





Modèle
Tension
Hors charge
En charge
A l'arrêt

Plage de fct

(V)

Nominal
Vitesse
courant
Vitesse
Courant
Couple
sortie
couple
courant
V
t/min
A
t/min
A
N.m
Kg.cm
w
N.m
Kg.cm
A
GM12-N20VA-EN
09220-50
2.0-5.0
5.0
285
0.040
240
0.15
0.007
0.07
0.35
0.038
0.39
0.52

Câblage



CouleurFonction
NoirPuissance moteur (A connecter au connecteur - du contrôleur)
RougePuissance moteur (A connecter au connecteur + du contrôleur)
MarronAlimentation codeur (3.5–20 V)
VertGnd codeur
BleuSortie codeur A
VioletSortie codeur B
