Shield détecteur de fumée pour Arduino

101101010

Nouveau produit

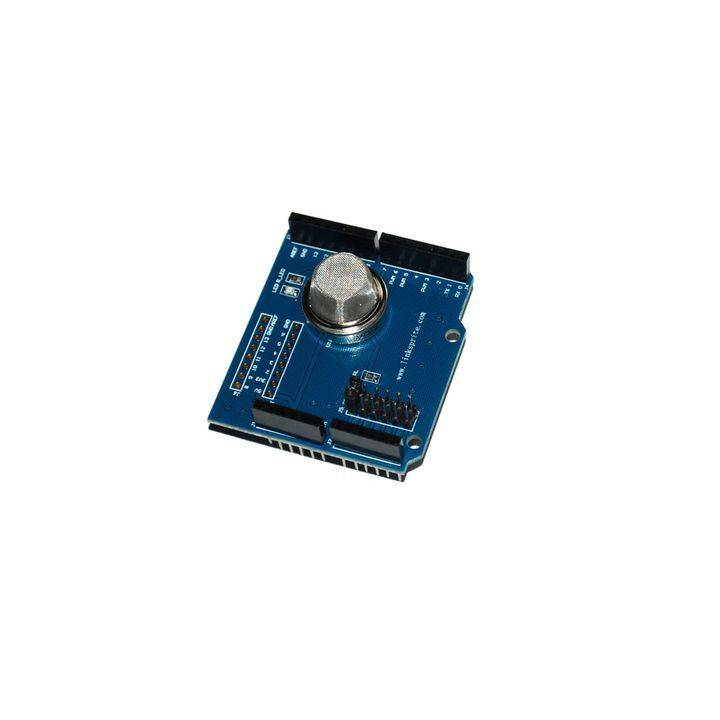

Cette shield pour Arduino est basée sur le composant MQ2 capable de détecter la fumée et les gaz inflammables dans l'air ambiant.

Plus de détails

5 Produits

En stock

Aucun point de fidélité pour ce produit.


7,47 € TTC

En savoir plus

Shield détecteur de fumée pour Arduino





Description

Le capteur de gaz inflammable et de fumée MQ2 détecte la concentration des gaz combustibles dans l'air et renvoie sa lecture comme tension analogique.

La sonde peut mesurer des concentrations du gaz inflammable de 300 à 10.000 ppm. Le capteur peut fonctionner à des températures de -20 à 50°C et consomme moins de 150 mA à 5 V.



Connecter  du 5V à travers les pins du chauffage (h) maintient la sonde assez chaude pour fonctionner correctement. Relier 5V aux pins A ou B fait émettre la sonde une tension analogique sur les autres pins. Une charge résistive entre les pins de sortie et la terre règle la sensibilité du détecteur.

Veuillez noter que l'image dans la fiche technique pour la configuration supérieure est erronée. Les deux configurations ont le même pinout avec la configuration inférieure.

La charge résistive doit être calibrée pour votre application particulière à l’aide des équations de la fiche technique, mais une bonne valeur pour démarrer  pour la résistance est de 20Ko.



Ressources

Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Shield détecteur de fumée pour Arduino

Shield détecteur de fumée pour Arduino

Cette shield pour Arduino est basée sur le composant MQ2 capable de détecter la fumée et les gaz inflammables dans l'air ambiant.

Accessoires
