Kit mDrawBot de Makeblock

Qu'est que mDrawBot?

mDrawBot est le plus fourni des robots 4-en-1 au monde.

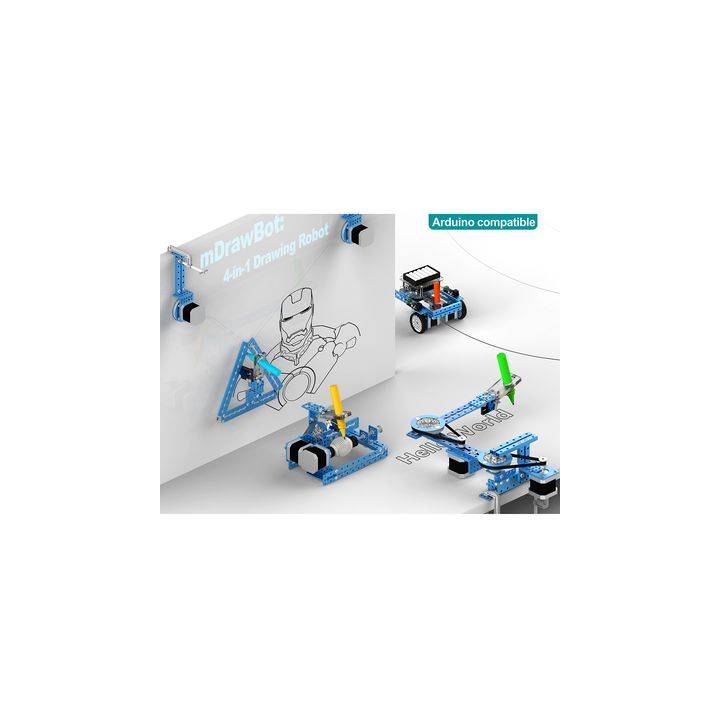

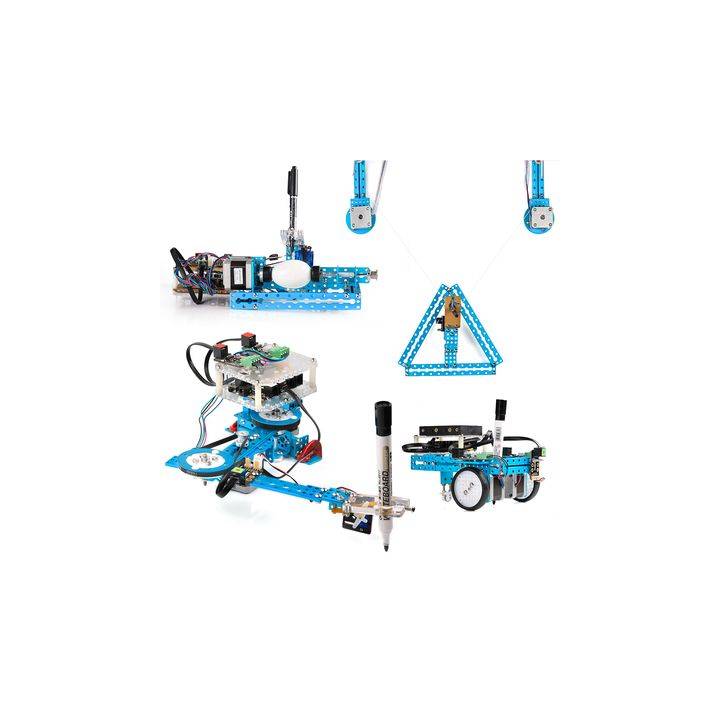

Il peut être assemblé en 4 configurations différentes: mScara, mSpider, mEggBot, et mCar.

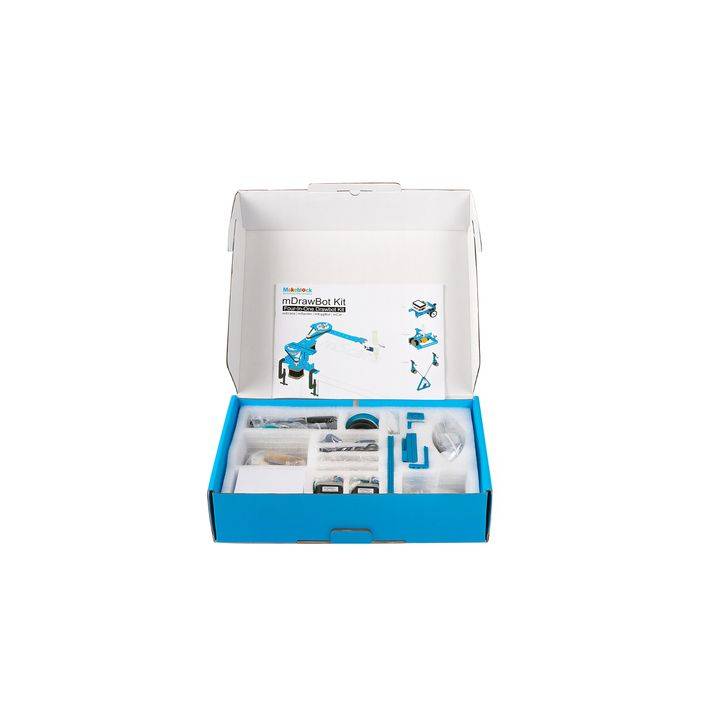

Ce kit comprend plus de 60 pièces Makeblock, incluant des profilés, supports, moteurs , etc. Il est également fourni avec un logiciel spécialement conçu pour ce robot qui s'appelle mDraw pour contrôler ces robots. Voici la photo de l'ensemble de ses composants.

Spécifications

1.      Support: Aluminium anodisé

2.      Alimentation:

3.      Contrôleur principale : Carte Makeblock Orion (compatible Arduino UNO )

4.      Logiciel : mDraw

5.      Connexion: USB or Bluetooth

6.      Fichiers supporté: .Plain SVG, .BMP etc.

7.      OS supporté : Windows7 ou supérieur. (Disponible sous Mac OS X, Linux prochainement.)

8.      Le kit contient:

• Pièce en Aluminium Extrudé
• Poulie plastique 90T
• Poulie 18T
• Mécanisme de support stylo
• Carte contrôleur Makeblock Orion
• Moteurs pas-à-pas
• Drivers de moteurs pas à pas
• Pack de micro Servo 9g
• Câbles
• Divers Hardware et Accessoires

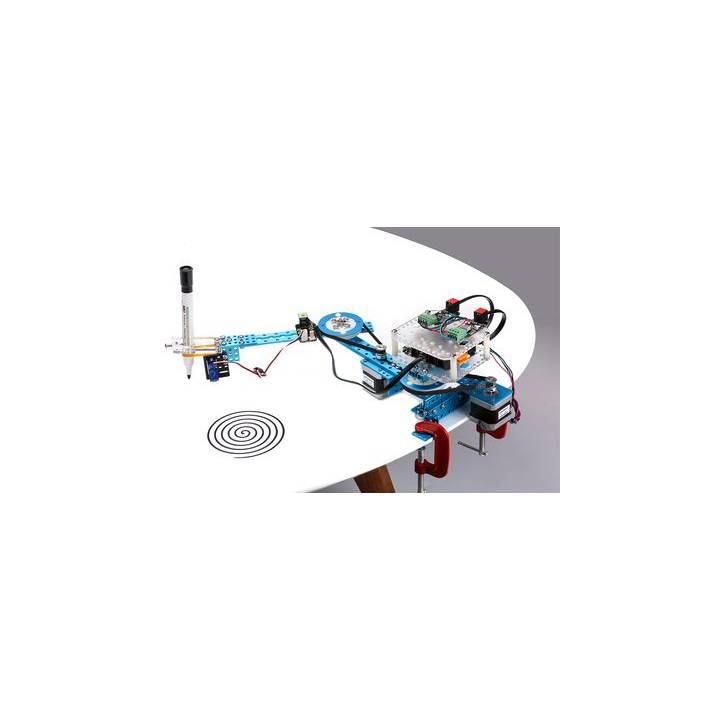

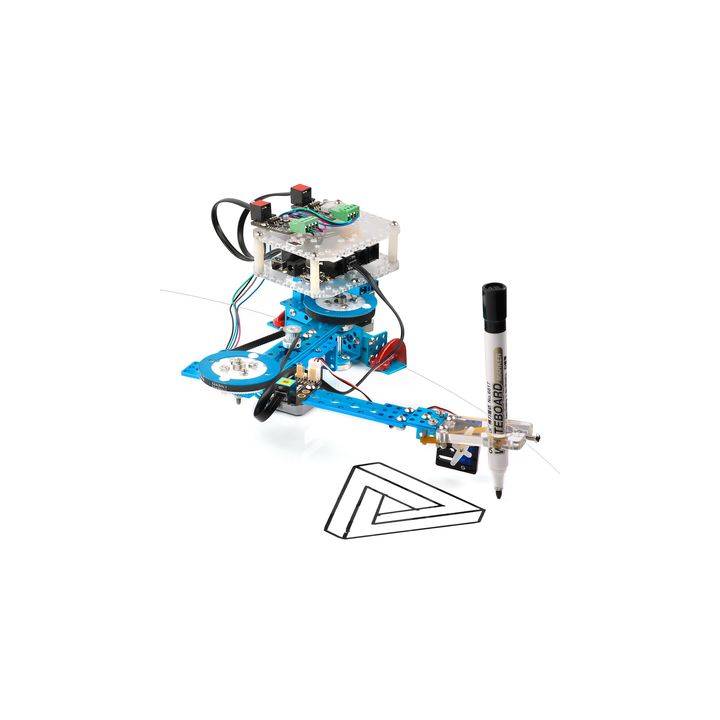

mScara

mScara est un robot SCARA (Selective Compliance Articulated Robot Arm) articulé à l'aide de moteurs pas à pas. Avec un stylo sur le mScara, il peut dessiner des images sur une surface plane. Vous pouvez également transformer le mScara en un graveur laser de bureau en remplaçant le stylo par une diode laser.

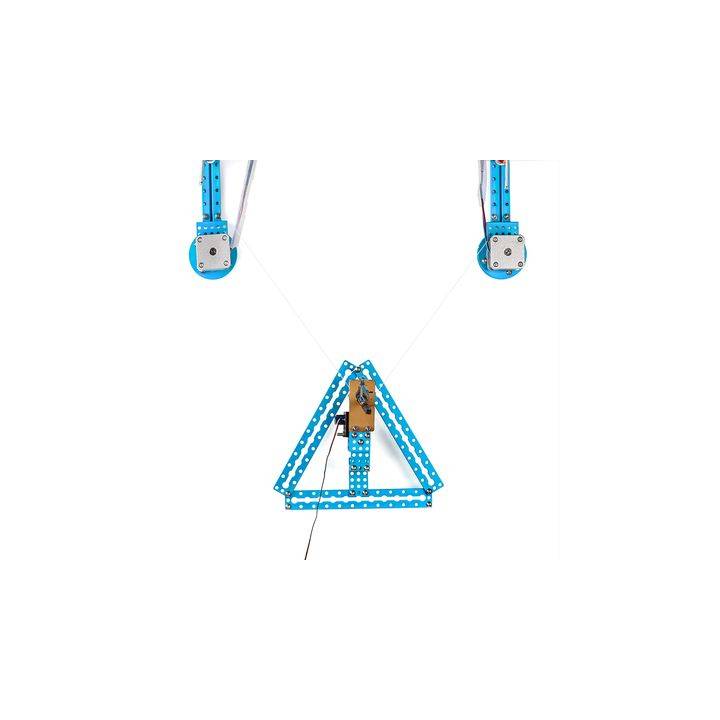

mSpider

mSpider est un robot dessinateur capable de dessiner sur un mur ou un tableau blanc. Deux moteurs pas à pas assurent le mouvement du Spider à l'aide de câble. La zone de dessin peut être étendue en augmentant la longueur des câbles.

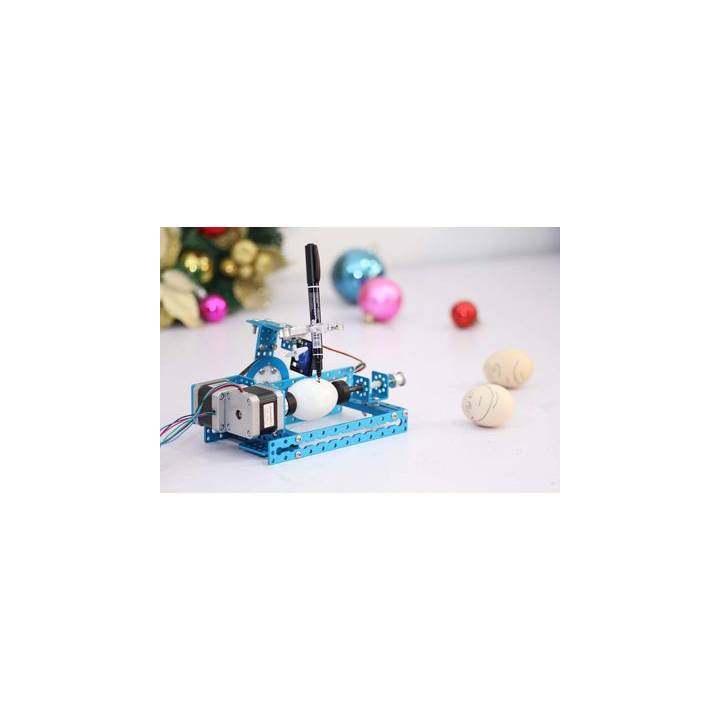

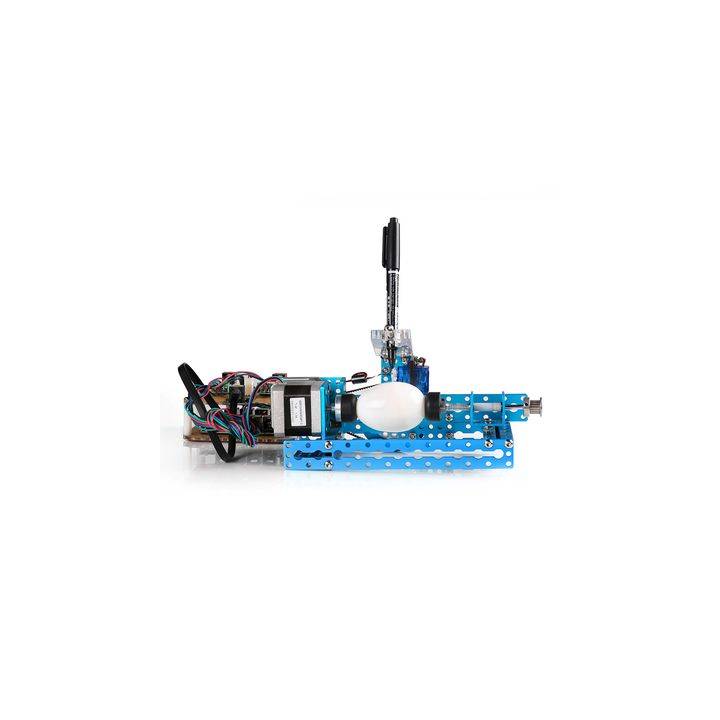

mEggBot

mEggBot est conçu pour dessiner sur des surfaces normalement impossible à imprimer, comme des oeufs ou des balles de ping-pong. Il peut être utiliser pour écrire des lettres des expressions, dessiner des images  sur des sphères ou des oeufs.

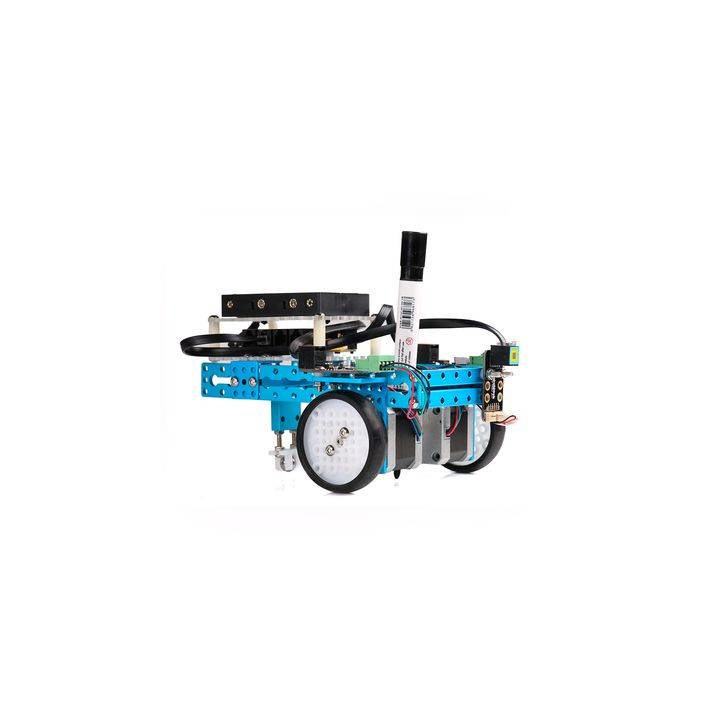

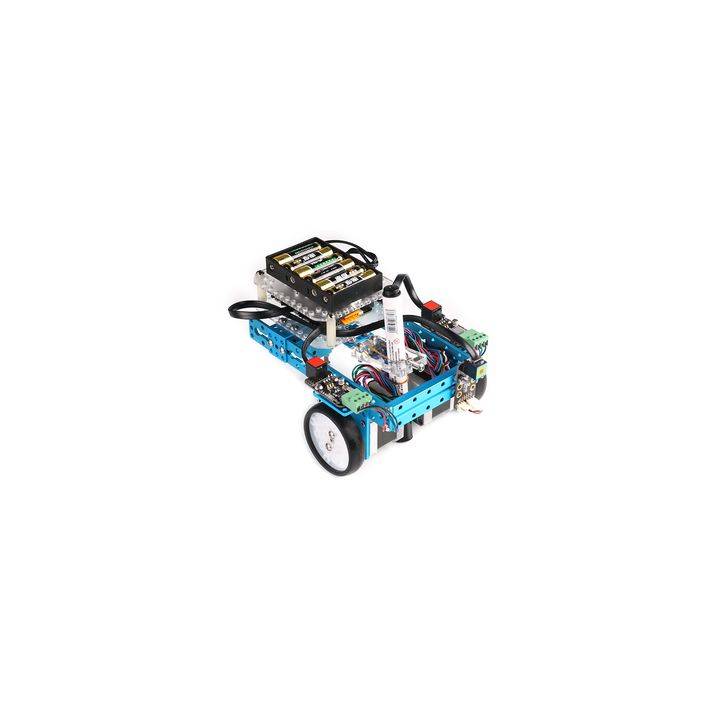

mCar

mCar est un robot mobile à 3 roues, il dispose de 2 moteurs pas à pas et d'une roue folle type ball-caster. Il peut dessiner son propre mouvement sur une surface plane.  En installant une craie à la place du stylo, il peut écrire sur le sol.

Comment utiliser mDrawBot?

Assemblage

Chaque kit mDrawBot peut être assemblé de 4 façons différentes . Vous trouverez ici les instructions d'assemblage qui vous permettent de construrie l'une des configurationen moins d'une heure.

Les instructions d'assemblage et le guide utilisateur peut être téléchargé ici:

    http://learn.makeblock.cc/mdrawbot/

Instructions animées d'assemblage du mDrawBot

mScara

mSpider

 mEggBot

mCar

Logiciel

mDraw est un logiciel spécialement conçu pour le mDrawBot. Après installation, vous pouvez importer des images que vous souhaitez que le robot dessine. Il est compatible à toutes les 4 configurations du robot mDrawbot ainqsi que le mode servo et laser du plotter XY 2.0 de Makeblock.

Caractéristiques de mDraw

• Supporte les robots  mScara, mSpider, mEggBot, mCar, XY
• Supporte le dessin au stylo ou le gravage laser
• Supporte le paramètrage spécifiques de direction moteur, zobne de dessin,...
• Supporte l'enregistrmeent des paramètres
• Supporte les fichiers SVG.
• Supporte la conversion de BMP vers SVG
• Supporte les fonctionnalités zoom, rotation, miroir, et le déplacement des graphiques SVG
• Supporte Windows7 et supérieur. (compatible Mac OS X, Linux bientôt.)

mDraw is an open source project hosted on Github. Fork it here:https://github.com/Makeblock-official/mDrawBot.

Robot dessinateur, et plus encore...

mDrawBot est un robot dessinateur (ou plutôt 4 robots dessinateurs), et bien plus encore. Vous pouvez réutiliser les différentes pièces pour créer de nouveaux projets ou rajouter d'autres pièces au mDrawBot pour lui conférer des fonctions supplémentaires. Voici queqlues exemples de ce que vous pourriez faire:

mScara (Version Standard)

mScara (Version Laser)

mSpider

mEggBot

mCar

Vidéos

A propos  du pack d'extension graveur laser (500mW)

Attention: Compte tenu de l'énergie importante du Laser, soyez sûr que toutes les protections adéquates ont été prises.

• Pas de contact direct entre les yeux et le trajet de la lumière laser;
• Ne pas diriger le laser vers d'autres personnes;
• Tenir éloigné des enfants ou des personnes qui ne sont pas sensibilisées à l'utilisation d'un laser;

A propos de l'extension du kit mDrawBot

Vous pouvez concevoir votre propre extension du mDrawBot. En ajoutant un accéléromètre ou un gyroscope, vous pouvez réaliser un robot gyroscopique à 2 roues. En ajouter quelques pièces mécaniques makeblock, vous pouvez le transformer en un plotteur XY...

Liste des pièces

(Version Standard ) SKU: 90070
